1.
外接USB網線接到裝置上,至電腦的設定,選擇網路與網際網路,點擊進階網路設定
外接USB網線接到裝置上,至電腦的設定,選擇網路與網際網路,點擊進階網路設定
找到外接USB網線新增的乙太網路按一下向下符號,再到更多介面卡選項,按編輯,選擇網際網路通訊協定第4版(TCP/IPv4),再點選內容
選擇使用下列的IP位置,再輸入與系統主機(192.168.100.1 預設
IP)同網段但不可重複的IP,按下確定即設定完成
設定完成後開啟網頁瀏覽器(建議開無痕模式)IP 192.168.100.1連線&登入畫面預設帳號密碼都是admin
到Device Librany中的Device Setup,點擊右上角有一個藍色的Create
新增一個用TCP連接的SEN-1201TH裝置設定
(1)Device Name
(2)Device Model No.
(3)Device I/O type
(4)Device Timer
(5)Icon
(6)Device Active
(7)Device Action
建立讀取裝置的30001-30006
點位的動作
Param1代表
點位位置
Param2代表
點位大小
到Graphic Control的 Allocate Device新增SEN-1201TH裝置,在上方列表中找到裝置按左鍵2下加入下方的使用裝置圖
按SEN-1201TH的圖片點選右鍵選Configuration
設定
(1)Device Name
(2)Modbus TCP
輸入連接裝置的IP
(3)Device Status
按SEN-1201TH的圖片點選右鍵選擇Action View設定按右上角的+號,
新增3個Text(溫度、濕度、露點溫度),新增時按最右邊的
<符號,跳出Tag Name可以設定,當虛擬變數使用
(1)到User Interface查看裝置狀態,發現數值像亂碼,要到相對應的協定的讀取方式更新程式碼
(2)到Device Librany中的Device Protocol
在Protocol List利用下拉式選單找到modbus_tcp_defaultread_input_registers，在"p2"下方第4行的}加上,符號,按Enter鍵換行輸入
"data_code": "32float",
"byteorder": "big",
"wordorder": "little",
"output_expression": "'{:.2f}'.format
(float($[0]))"
按右下角的Save保存,跳出save success
即成功
到System的System Setting 點選最上方的 App Reboot,重啟應用程式,因有修改Protocol需要重新啟動,大約要等3-5分鐘
回到User Interface查看裝置,看數值是否正常顯示
再回到Graphic Control的 Allocate Device新增內建的MQTT裝置,在上方列表System MQTT Broker找到按左鍵2下加入下方的使用裝置圖表
按MQTT的圖片點選右鍵選擇Configuration
設定
(1)Device Name (2)MQTT Device Topic
(3)Device Status
到Device Librany中的Edit Protocol
在Protocol List利用下拉式選單找到
sys_mqtt_broker
複製帳號密碼
打開MQTT Explorer
輸入控制器IP、帳號密碼按CONNECT
進行連線
連線成功,就可以看到IP的標籤

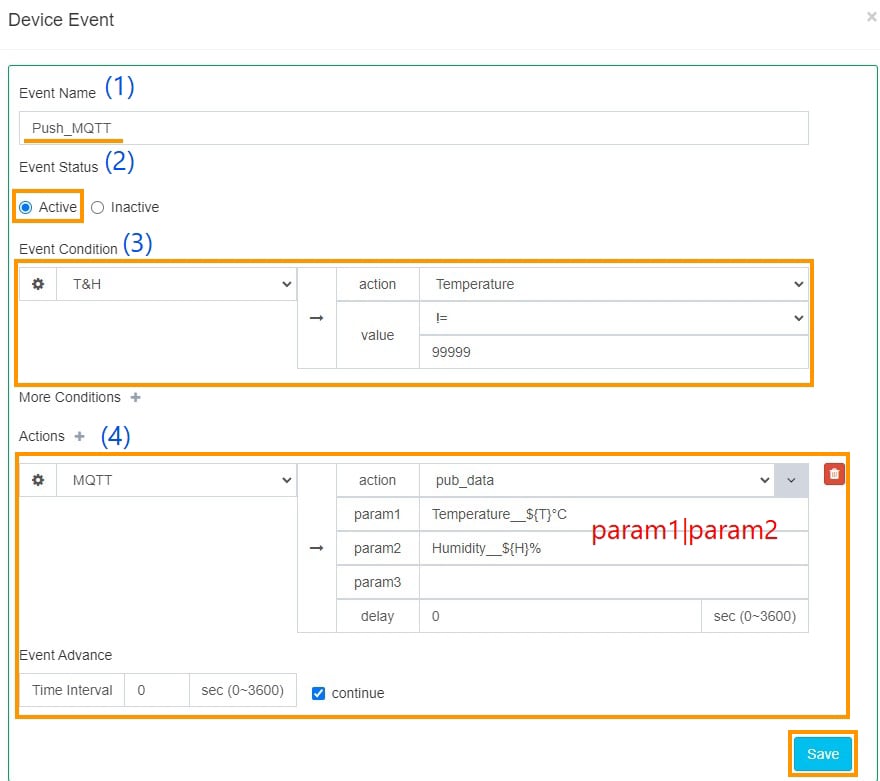

到Event&Action中的Edit,點擊右上角有一個藍色的Create,設定
(1)Event Name
(2)Event Status
(3)Event Condition
(4)Actions
利用裝置點位觸發將數據發給MQTT
param1、2代表推送的內容1、2有多個可以用| 符號隔開

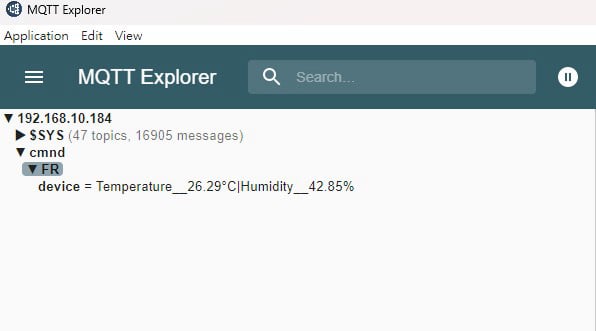

回到MQTT Explorer即可看到裝置的數據
