1.
將GW-1102B接電,
利用筆電搜尋Wi-Fi,找到Wi-Fi名稱mbMQTT_開頭進行連線密碼預設8個0
將GW-1102B接電,
利用筆電搜尋Wi-Fi,找到Wi-Fi名稱mbMQTT_開頭進行連線密碼預設8個0

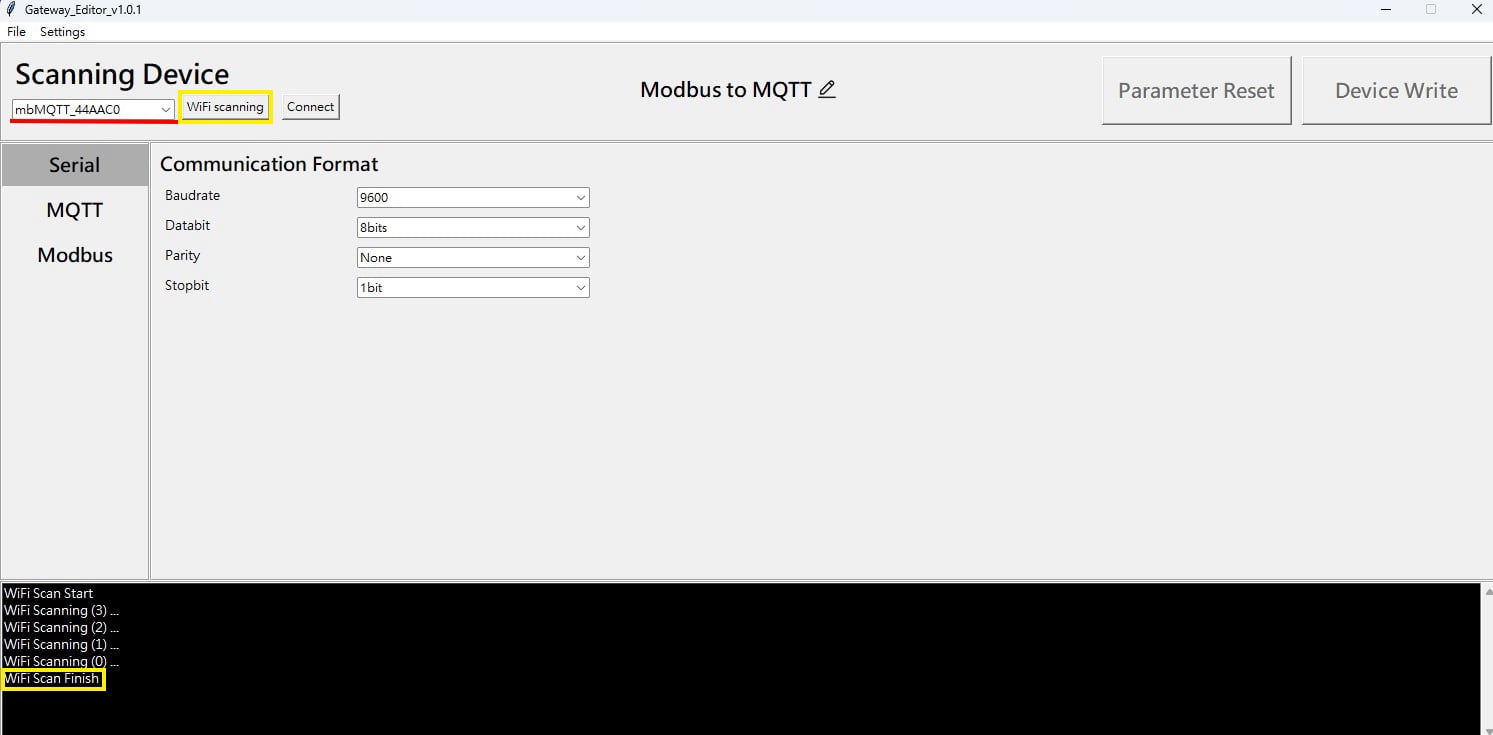

開啟gateway_editor
軟體按WiFi scanning
按鈕,等待5秒左右旁邊就會跳出正在連線WiFi名稱的裝置,
下方黑窗顯示
WiFi Scan Finish

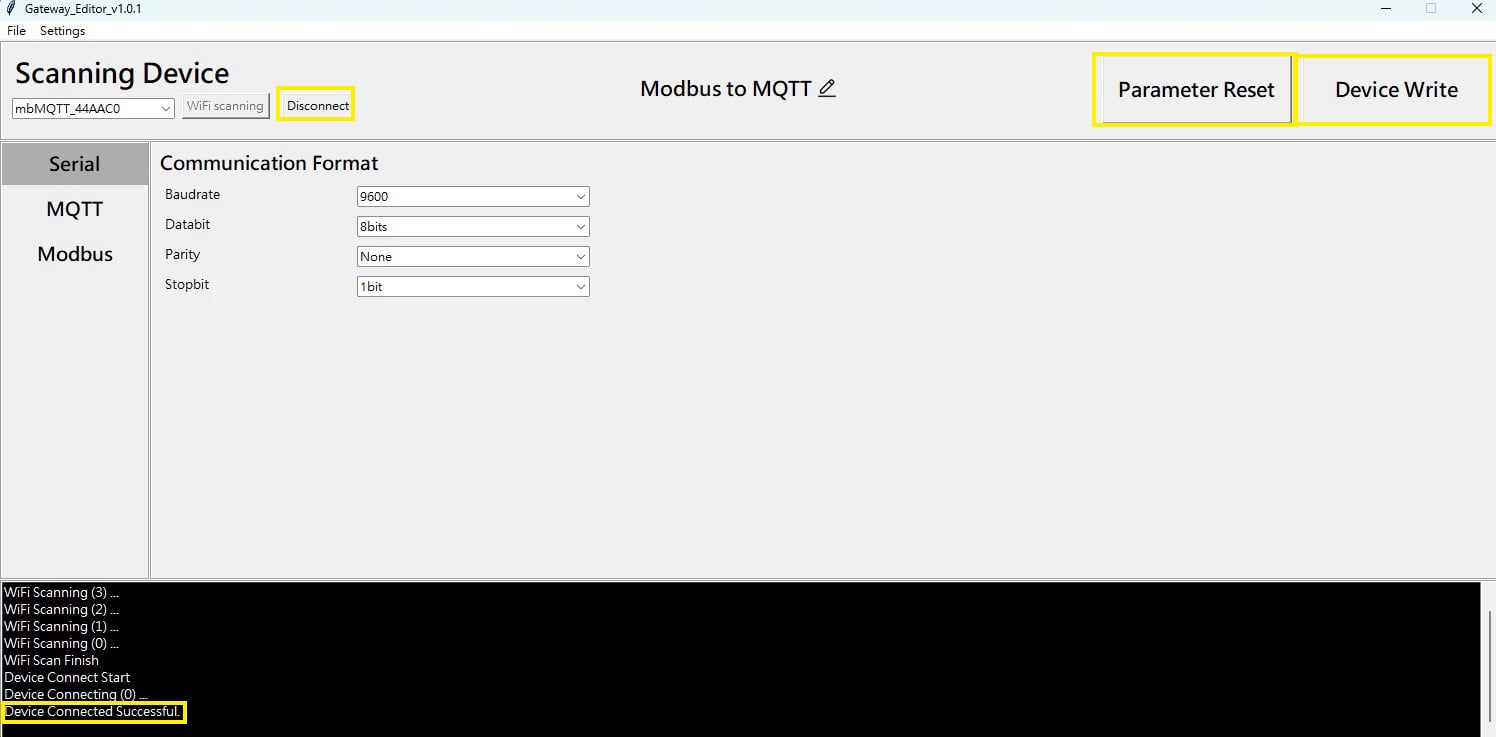

後續按Connect按鈕進入裝置設定模式,原Connect的按鈕會變成Disconnet,
右側的Reset與Write
會亮起來可點擊使用
下方黑窗顯示
Device Connected Successful.
Serial_設定連接裝置的相關參數,需要與連接的裝置需一模一樣
MQTT_設定連接裝置傳送到MQTT Broker
的相關參數,Pub格式可選擇JSON或1對1
Broker url參數務必
在開頭加上mqtt://
Client ID與Topic會在連線時自動寫入與SSID相同的名稱

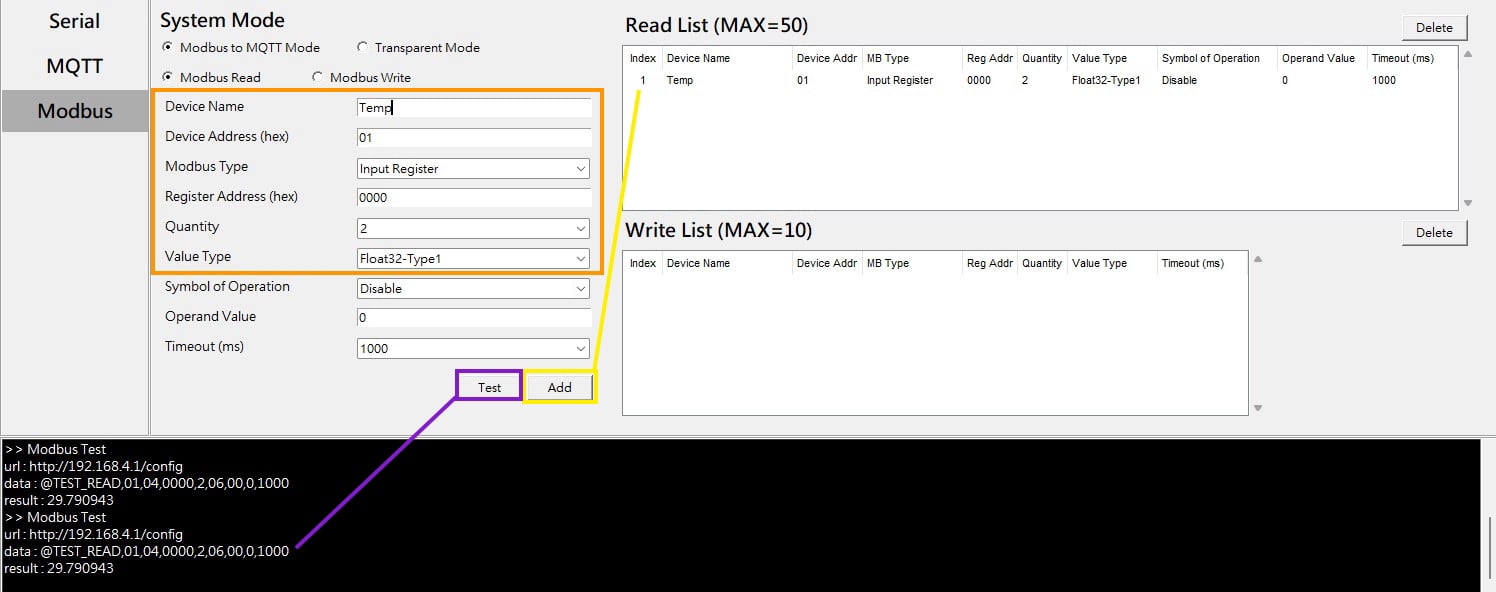

Modbus_設定讀取或寫入連接裝置的相關參數,下方有test鍵可以測試設定的點位讀取的數據是否正確,確認後按下Add鍵加入右邊列表,與MQTT連線後會按照列表的設定進行傳送數據

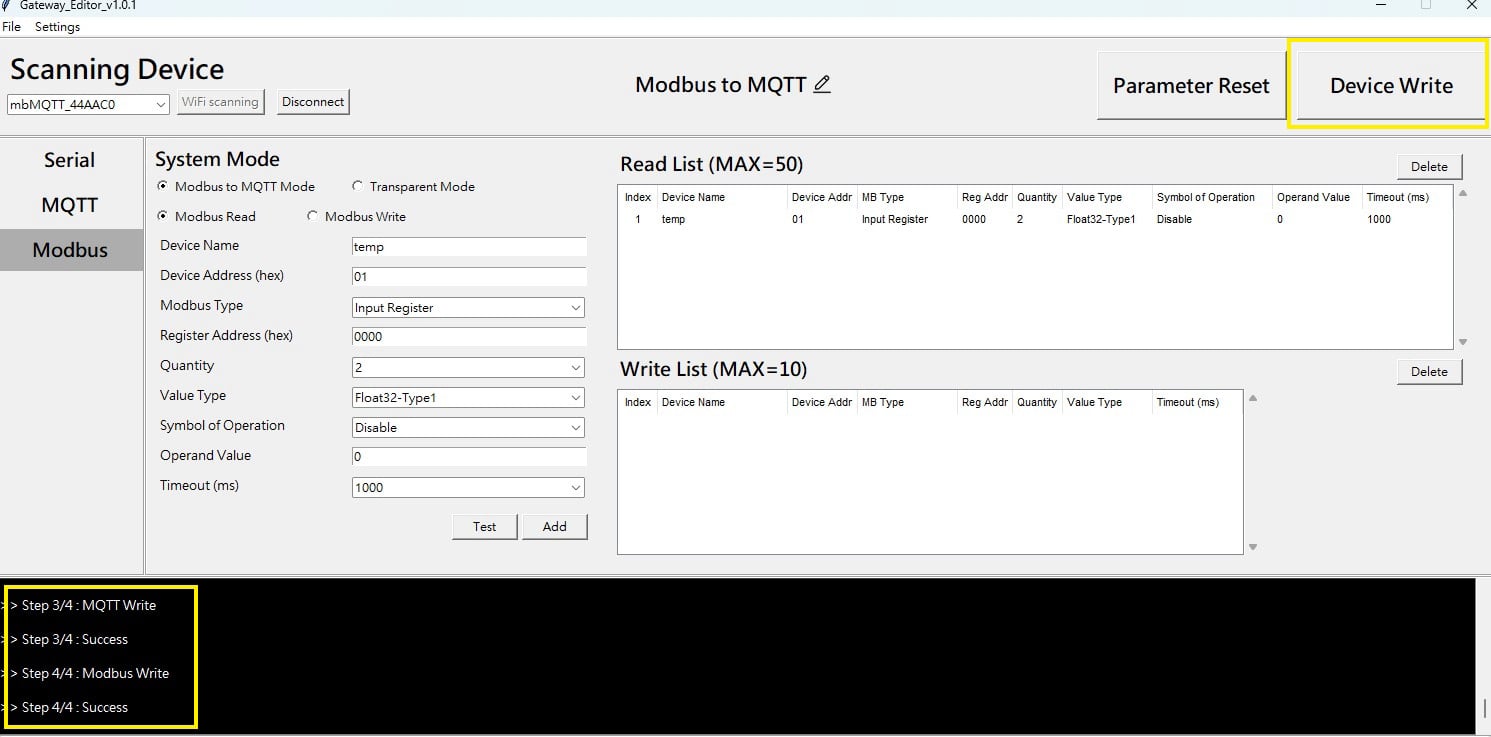

設定好相關參數後，按右上角的Device Write,按下後下方黑窗有跳出Success即設定成功
後續如果有同樣的裝置可以利用匯入/匯出的功能進行設定，建議可以先修改Edit
Name再進行匯出

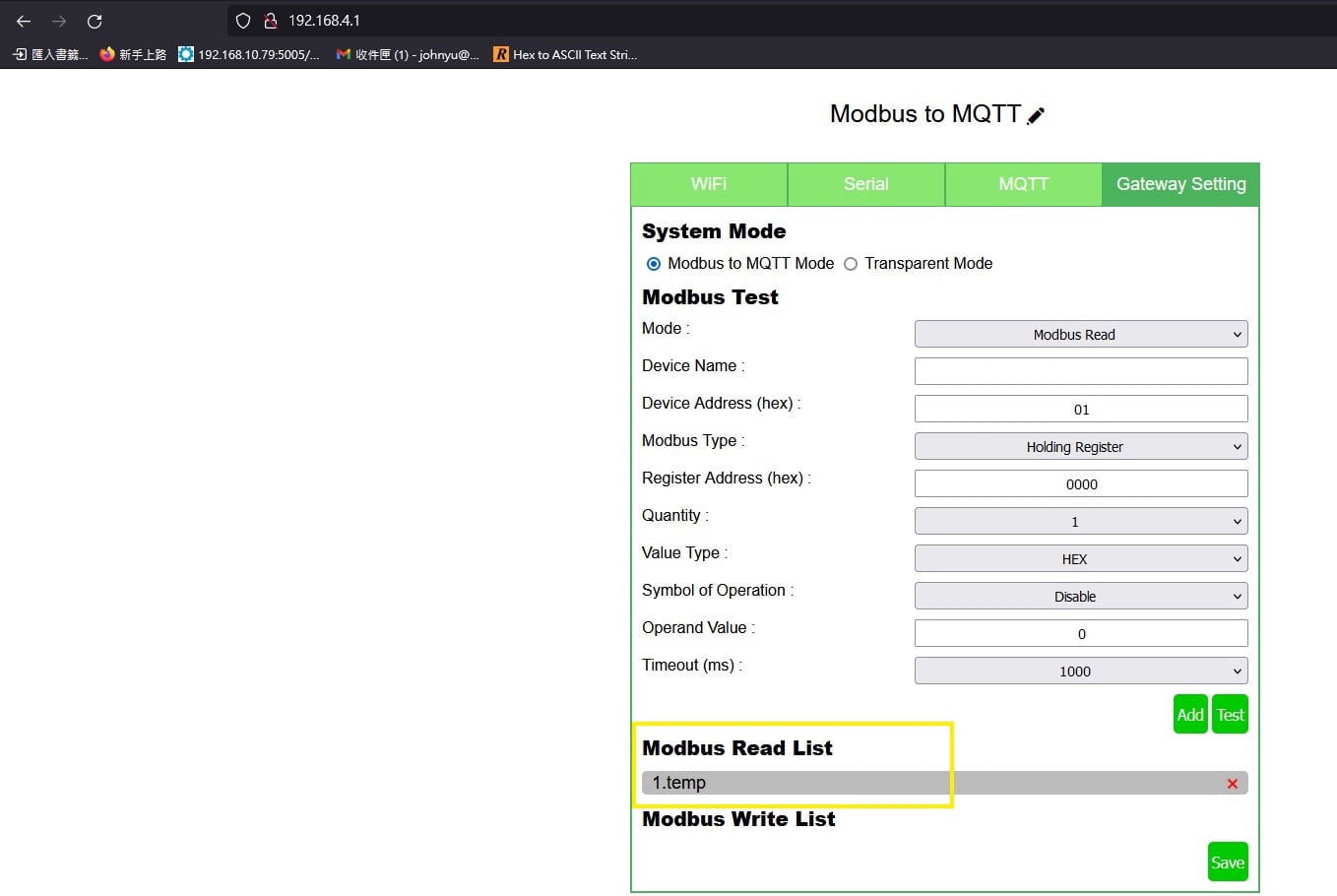

打開瀏覽器輸入192.168.4.1確認設定是否有成功寫入裝置
匯入教學:

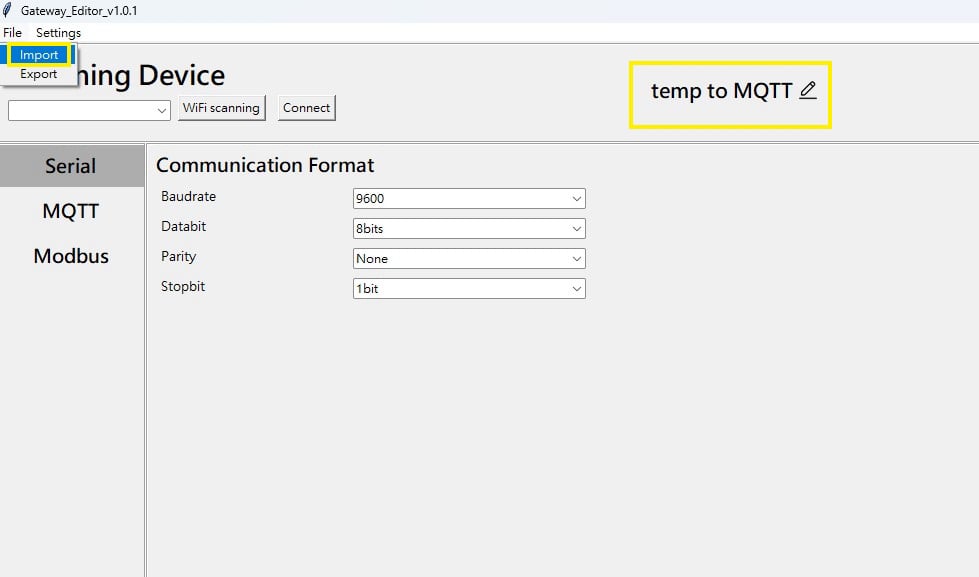

開啟gateway_editor,
按右上角的import，匯入成功上方的Edit
Name會更換成當初匯出設定的名稱
後續重複1-3的步驟成功連線到裝置按下Device Write就可以將匯入的設定檔寫進裝置
打開瀏覽器輸入192.168.4.1確認設定是否有成功寫入裝置
